一般母粒的理想結構應由四部分組成，*裡層為填料核，主要起提高剛性、降低成本等作用；**層為偶聯層，由偶聯劑或交聯劑組成，目的是提高填料與樹脂的結合力；第三層為分散層，由一些低聚物及分散劑組成，目的是混合均勻，避免填料聚集，提高造粒過程中流動性；第四層，即*外層是增混層，由具有一定雙鍵的共聚物或兼容劑組成，目的是與要填充的樹脂能更好地結合。bwin必赢官方授权平台

　　有時母粒結構並冇有這樣複雜，隻有簡單的二層或三層結構，但是改性效果較差。

　　(１)填料核的選擇：碳酸鈣、滑石粉、高嶺土、矽灰石、粉煤灰、玻璃微珠等等都可以作為填料核。一般要求粒度細些好，*好是1250目以上，添加量為50%~80%。

　　(２)偶聯層的選擇：一般采用鈦酸酯、矽烷、磷酸酯、硼酸酯、鋁酸酯等偶聯劑進行包覆處理，一般用量為填料量的0.5%~3%，有時為了起協同作用，適當加些交聯劑如雙馬來亞胺，以提高協同作用，另為處理均勻，常再加些稀釋劑，如乙醇、甲苯等，使偶聯劑包覆的效果更好。

　　(３)分散層的選擇：一般選硬脂酸、硬脂酸鹽、低分子量聚乙烯、低分子量聚苯乙烯及其它低分子量聚合物，其用量一般在5%以內。

　　(４)增混層的選擇：一般多用無規聚丙烯（APP），其軟化點低，包覆填料效果好，也有用其它樹脂如LDPE、HDPE、LLDPE、PS、CPE、EVA等，有時可選用上述樹脂的共混物作載體樹脂，如LDPE和LLDPE共混，協同效果好。若母粒用於PVC樹脂，則可選擇AMS樹脂作為母粒載體，填充效果較好。除此之外，還可用無水馬來酸酐接枝聚乙烯、聚丙烯等處理填料，效果也很好。增混層用量為15%~30%。

　　炭黑是一種以碳元素為主體的極細的無定形碳粉末，可由石油、天然氣、油脂等含碳較多的有機化合物經不完全燃燒或熱分解來製取。炭黑因生產方法的不同，分為爐法炭黑、槽法炭黑、熱裂法炭黑和乙炔炭黑。在PVC等塑料製品中添加乙炔炭黑或導電爐黑，可降低製品的表麵電阻，起抗靜電作用。炭黑也是塑料的黑**劑。

　　作為導電填料的炭黑，其導電性與其比表麵積、結構性、表麵化學性有關。而這些基本物性和填充量對複合材料的導電性也起決定性作用。

　　比表麵積是炭黑顆粒外表麵和內表麵（孔隙）麵積之和。比表麵積越大，炭黑粒子尺寸越小，單位體積內的顆粒數越多，越容易彼此接觸形成導電網絡通路，導電性越好。在相同填充量下，隨炭黑粒徑的增大，電阻率也增大。在導電塑料製品中，炭黑粒子過小，因塑料塑化後剪切力小，故分散性差，導致製品的電性能和力學性能均下降，所以必須把炭黑粒徑控製在一定範圍內，才能獲得具有實用價值的製品。炭黑粒徑分布對複合材料電性能也有一定的影響。粒徑分布寬的炭黑粒子比分布窄的炭黑粒子更能賦予材料電性能。寬分布炭黑在相同重量下有大量粒子，儘管由於較高的鬆密度，凝聚體在尺寸上稍有減小，但數量更多，大量凝聚體降低了平均間隙寬度，增加了導電性。聚集體大，分布寬的炭黑品種，可以賦予炭黑填充導電塑料更優良的導電性能。

　　加入碳黑除能改善製品的導電性能外，由於碳黑還具有光屏蔽作用，所以可提高製品的耐光老化性能。

　　塑料母粒的質量評定標準，一般是和標準樣進行對照，如色母粒。有時是從下述一些方麵進行比較。

　　外觀顏色：外觀尺寸大小，為圓柱粒子或方形粒子，白度大小，顏色中有否雜質。

　　具體專業指針：如阻燃母粒應注明燃燒性達何級，如UL-94 V-0級、含鹵素量等。

　　通過在導電母粒中引入納米級炭黑，對母粒料性能的提高帶來顯著的影響。以下結合幾種以粒徑為20nm左右的炭黑開發的導電母粒分析納米功能母粒加工技術與性能特點。

　　黑色導電母粒主要由PE或專用高分子材料為載體，高效導電炭黑及導電協效劑等組成。在PE或高分子材料中加入一定量的黑色導電母粒可使高分子表麵電阻值降到104-109，並與PE、PP、PS、PC、ABS、PA等兼容性良好，所得製品的抗靜電性不隨環境濕度的變化而變化，不遷移，不析出，是理想的高分子材料抗靜電劑。

　　電阻率的下降並不與炭黑的添加量成直線關係，當達到一定的添加量後，即使再增加炭黑，其導電性改變也不顯著。

　　導電率的高低還與炭黑種類，粒子大小及其分布、bwin必赢官方授权平台聚集體形狀或結構、孔隙度有關。增大炭黑的比表麵積及孔隙度，同時減少炭黑中的灰分含量，可提高導電率，減少添加的炭黑分數。

　　炭黑的粒徑越小，越有利於形成鏈式導電結構。一般薄通次數少些，適當加些加工助劑、增塑劑有助於降低電阻率。混煉溫度適當高些，乙炔炭黑與其它炭黑並用，效果會更好些。石墨的結構與炭黑類似，也是一種導電填料。

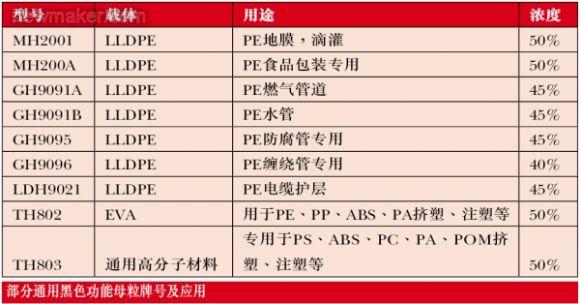

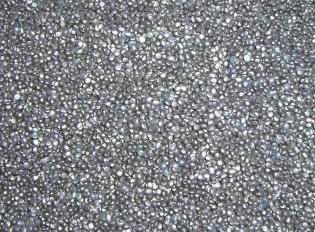

　　通用黑色功能母粒主要由載體，一定粒徑的炭黑、抗氧劑、炭黑分散劑、加工助劑等成份組成。它與大多數高分子材料兼容性好，廣泛應用於PE、PP、PS、ABS、PA，PC等吹塑、擠出、注射等加工。特點是：高含量、分散性好、黑度高、色力強。

　　黑色導電膜專用料主要由LDPE、導電炭黑、加工助劑等成份組成。該材料製成的導電膜材料防靜電性穩定，導電性能良好，機械強度高，印刷性好，可用於靜電敏感產品的包裝。廣泛應用於電子工業、航天航空、兵器工業及紡織工業等領域，諸如電子元（器）件、電器產品、光電產品、光電一體化產品以及**等危險產品的包裝。

　　研究表明，功能母粒采用粒徑為20nm左右的炭黑，具有屏蔽紫外線的作用。和受阻銨熱氧老化劑並用，組成防老化體係，使製品具有長效抗光、熱老化性。黑色功能母粒具有高濃度、高黑度、高分散性，加入2%~5%左右使製品表麵具有尺寸穩定和細膩的特點。
