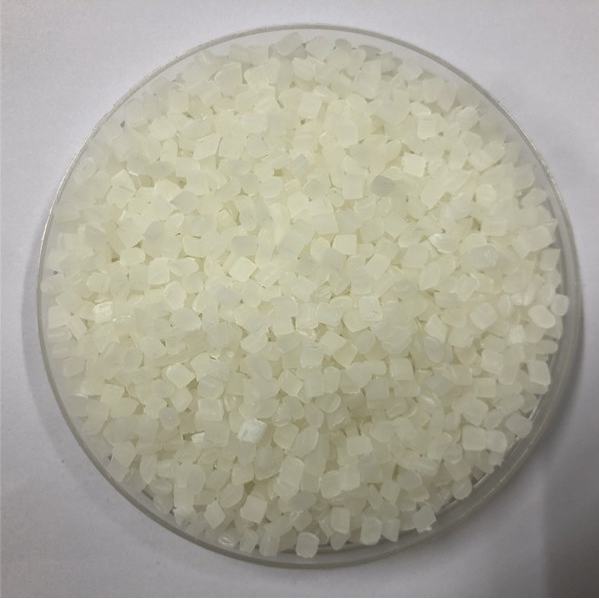

功能母粒是一种以聚合物为载体，高比例负载特定功能性添加剂的高效浓缩体，用于改善塑料制品的物理化学性能或赋予其特殊功能。其基本结构由载体树脂、功能性添加剂及加工助剂三部分组成。载体树脂通常选用与基体树脂相容性良好的聚合物，如LDPE、PP、EVA等，占比约20%-40%。功能性添加剂根据目标性能选定，包括着色剂(颜料浓度40%-65%)、阻燃剂(添加量60%-80%)、抗静电剂(有效成分30%-50%)等核心物质。bwin必赢官方授权平台加工助剂包含分散剂(聚乙烯蜡、硬脂酸盐类)、稳定剂(受阻酚、亚磷酸酯)及偶联剂(硅烷类)，占比5%-15%，用于优化加工流变性和组分稳定性。

　　母粒制造采用双螺杆挤出工艺，包含六个关键工序。原料预处理阶段，功能性添加剂需经气流粉碎至D50≤5μm粒径，并通过105℃干燥处理降低水分(≤0.03%)。精确计量系统按配方比例投料，计量精度±0.3%。熔融混炼在L/D≥40的双螺杆挤出机中进行，机筒温度分区控制(喂料段150℃-160℃，混炼段180℃-200℃，均化段190℃-210℃)，螺杆转速300-500rpm，熔体压力维持3-5MPa。水下切粒系统将挤出条料切割成Φ2×3mm规格，水温控制25±2℃。颗粒经离心脱水后进入流化床干燥机，50℃热风干燥至含水率≤0.05%。成品经金属探测器检测后线kg。

　　性能验证包含四项核心测试。分散性检测采用薄膜压片法(180℃/10MPa)，在400倍显微镜下观察，要求颜料团聚体尺寸≤10μm。热稳定性测试通过多次挤出(通常3次)后色差ΔE≤1.5或阻燃效率衰减≤5%。功能性验证依据目标性能执行：色母粒按ISO 9001进行耐候性测试(氙灯照射500h，ΔE≤3);阻燃母粒依据UL94标准评定燃烧等级(V-0级要求自熄时间≤10s);抗静电母粒测量表面电阻(要求106-109Ω)。迁移性测试将母粒制品浸入溶剂(如正己烷)24h，失重率需≤0.5%。

　　该技术在塑料加工中实现多维度应用。在着色领域，色母粒替代传统粉体颜料，将配色误差控制在ΔE≤0.5，且减少粉尘污染90%。阻燃母粒应用于电子电器外壳(如PC/ABS合金)，添加15%-20%即可达到UL94 V-0级，相比直接添加阻燃剂节省能耗25%。抗静电母粒用于煤矿用PE管道，表面电阻稳定在108Ω，防止静电积聚引发爆炸。抗菌母粒(含银离子或有机抗菌剂)应用于医疗器械，抗菌率>

　　99.9%。导电母粒(碳黑含量≥35%)用于防静电托盘，表面电阻103-105Ω。光扩散母粒(添加粒径2-5μm的硅微球)使LED灯罩透光率达88%同时消除眩光。

　　生产过程需严格工艺控制。原材料入厂检验包含添加剂纯度(≥99.5%)、载体树脂熔指(2-10g/10min)等12项指标。生产环境要求洁净车间(尘埃粒子≤10万级)，温湿度控制23±2℃/50±5%RH。在线监测系统实时追踪熔体压力波动(±0.2MPa)及温度偏差(±1℃)。每批次产品留存样品，保存期≥2年。出厂检验执行GB/T 2035标准，包含熔融指数(与标称值偏差±10%)、密度(偏差±0.02g/cm³)等关键参数。

　　行业技术发展呈现三个趋势。纳米复合技术将添加剂粒径降至100nm级，如纳米氧化锌抗紫外母粒添加量降至1.5%时UV屏蔽率>

　　95%。多功能集成母粒实现单颗粒兼具阻燃/抗静电双重特性(如溴系阻燃剂与炭黑复配)。智能响应母粒开发温度感应型(热致变色灵敏度0.5℃/色阶)、PH敏感型等特种产品。加工设备升级为双阶式挤出系统(首阶混炼，次阶脱挥)，使VOC排放降至≤50ppm。这些创新推动功能母粒向高效化、精细化、绿色化方向持续发展。
